PROFIBUS是過程現場總線（Process Field Bus ）的縮寫，于1989年正式成為現場總線的國際標準。在多種自動化的領域中占據主導地位，全世界的設備節點數已經超過2000萬。它由三個兼容部分組成，即PROFIBUS－DP（ Decentralized Periphery）．PROFIBUS－PA（Process Automation ）．PROFIBUS-FMS (Fieldbus Message Specification )。其中PROFIBUS－DP應用于現場級，它是一種高速低成本通信，用于設備級控制系統與分散式I/O之間的通訊，總線周期一般小于10ms，使用協議第1、2層和用戶接口，確保數據傳輸?shù)目焖俸陀行нM(jìn)行。；PROFIBUS－PA適用于過程自動化，可使傳感器和執行器接在一根共用的總線上，可應用于本征安全領域；PROFIBUS－FMS用于車間級監控網絡，它是令牌結構的實時多主網絡，用來完成控制器和智能現場設備之間的通信以及控制器之間的信息交換。主要使用主-從方式，通常周期性地與傳動裝置進行數據交換。

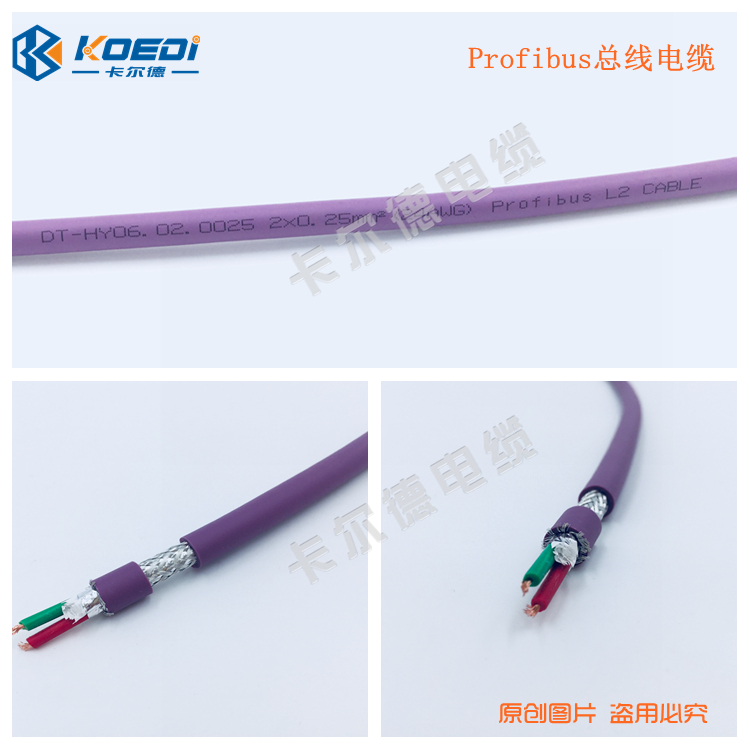

PROFIBUS總線電纜特點：
Profibus作為業界應用最廣泛的現場總線技術，除具有一般總線的優點外還有自身的特點，具體表現如下：
Profibus作為業界應用最廣泛的現場總線技術，除具有一般總線的優點外還有自身的特點，具體表現如下：
（1）最大傳輸信息長度為255B，最大數據長度為244B，典型長度為120B。
（2）網絡拓?fù)錇榫€型、樹型或總線型，兩端帶有有源的總線終端電阻。
（3）傳輸速率取決于網絡拓?fù)浜涂偩€長度，從9.6Kb/s到12Mb/s不等。
（4）站點數取決于信號特性，如對屏蔽雙絞線，每段為32個站點（無轉發器），最多127個站點帶轉發器。
（5）傳輸介質為屏蔽/非屏蔽雙絞線或光纖。
（6）當用雙絞線時，傳輸距離最長可達9.6km，用光纖時，最大傳輸長度為90km。
（7）傳輸技術為DP和FMS的RS-485傳輸、PA的IEC1158-2傳輸和光纖傳輸。
（8）采用單一的總線方位協議，包括主站之間的令牌傳遞與從站之間的主從方式。
（9）數據傳輸服務包括循環和非循環兩類。
PROFIBUS總線電纜主要應用：
PROFIBUS總線電纜主要應用：
典型的工廠自動化系統應該是三級網絡結構，基于現場總線Profibus-DP/PA控制系統位于工廠自動化系統中的低層，即現場級和車間級?，F(xiàn)場總線Profibus是面向現場級和車間級的數字化通信網絡。
1.現場設備層
主要功能是連接現場設備，如分散式I/O、傳感器、驅動器、執行機構、開關、燈設備，完成現場設備控制及設備間連鎖控制。主站負責總線通信管理及所有從站的通信?？偩€上所有設備生產工藝控制程序均儲存 在主站中，并由主站執行。
2.車間監控層
車間級監控用來完成車間中生產設備之間的連接，如一個車間三條生產線主控制器之間的連接，完成車間級設備監控。車間級監控包括生產設備狀態在線監控、設備故障報警及維護等。通常還具有諸如生產統計、生產調度等車間級生產管理功能。車間級監控通常要設立車間監控室，在操作員工作站及打印設備上。車間級監控網絡可采用Profibus-FMS，它是一個多主網絡，在這一級，數據傳輸速度不是最重要的，而是要能夠傳送大容量信息。
3.工廠管理層
車間操作員工作站可通過集線器與車間辦公管理網連接，將車間生產數據送到車間管理層。車間管理網作為主網的一個子網，通過交換機、網橋或路由器等連接到廠區骨干網上，將車間數據集成到工廠管理層。
車間管理層通常所說的以太網，即IEEE 802.3 和IETF TCP/IP的通信協議標準。工廠骨干網可根據工廠實際情況，采用如FDDI或ATM等網絡。
